У пагоні за меншымі, лёгкімі і надзейнымі электроннымі прадуктамі інжынеры сутыкаюцца з фундаментальнай праблемай: як змясціць большую функцыянальнасць у абмежаваную прастору, захоўваючы пры гэтым трываласць у дынамічных умовах. Цвёрдая гнуткая друкаваная плата стала канчатковым рашэннем, якое спалучае ў сабе структурную стабільнасць цвёрдых друкаваных поплаткаў з магчымасцю адаптацыі гнуткіх схем. Кампанія HONTEC зарэкамендавала сябе як надзейны вытворца рашэнняў Rigid-Flex PCB, які абслугоўвае высокатэхналагічныя галіны ў 28 краінах са спецыялізаваным вопытам у вытворчасці прататыпаў з высокім узроўнем сумесі, малых аб'ёмаў і хуткай вытворчасці.
Каштоўнасць друкаванай платы Rigid-Flex выходзіць далёка за рамкі эканоміі месца. Выключаючы раздымы, кабелі і паяныя злучэнні, якія традыцыйна злучаюць асобныя цвёрдыя платы, гэтая тэхналогія значна павышае надзейнасць сістэмы, адначасова зніжаючы час зборкі, вагу і агульны кошт. Прыкладанні, пачынаючы ад медыцынскіх прыбораў і аэракасмічных сістэм, заканчваючы носнымі тэхналогіямі і аўтамабільнай электронікай, усё больш залежаць ад канструкцыі друкаванай платы Rigid-Flex для дасягнення высокіх паказчыкаў прадукцыйнасці і даўгавечнасці.
Кампанія HONTEC, размешчаная ў Шэньчжэне, правінцыя Гуандун, спалучае перадавыя вытворчыя магчымасці са строгімі стандартамі якасці. Кожная вырабленая друкаваная плата Rigid-Flex мае сертыфікаты UL, SGS і ISO9001, а кампанія актыўна ўкараняе стандарты ISO14001 і TS16949. Дзякуючы лагістычным партнёрствам, якое ўключае UPS, DHL і экспедытараў сусветнага класа, HONTEC забяспечвае эфектыўную глабальную дастаўку. Кожны запыт атрымлівае адказ на працягу 24 гадзін, што сведчыць аб прыхільнасці да аператыўнасці, якую цэняць глабальныя каманды інжынераў.
Рашэнне прыняць друкаваную плату Rigid-Flex прапануе некалькі відавочных пераваг, якія непасрэдна ўплываюць на надзейнасць прадукту і эфектыўнасць вытворчасці. Традыцыйныя канструкцыі, якія абапіраюцца на раздымы, кабелі і некалькі цвёрдых плат, ствараюць магчымыя кропкі адмовы пры кожным злучэнні. Кожны раз'ём уяўляе сабой механічнае злучэнне, адчувальнае да пашкоджання вібрацыяй, карозіі і стомленасці з цягам часу. Цвёрдая гнуткая друкаваная плата цалкам ліквідуе гэтыя кропкі адмовы шляхам інтэграцыі гнуткіх ланцугоў, якія служаць у якасці ўзаемасувязі паміж жорсткімі секцыямі. Гэтая ўніфікаваная канструкцыя скарачае працу па зборцы, ліквідуе выдаткі на закупку раздымаў і пазбаўляе ад рызыкі няправільнай пракладкі кабеля падчас зборкі. Для прыкладанняў, якія падвяргаюцца шматразовым рухам, складанням або вібрацыі, друкаваная плата Rigid-Flex забяспечвае выдатную механічную надзейнасць у параўнанні з альтэрнатывамі на аснове раздымаў. Эканомія прасторы можа быць значнай, паколькі гнуткія секцыі можна складаць або згінаць, каб адпавядаць няправільнай форме корпуса, што дазваляе дызайнерам больш эфектыўна выкарыстоўваць даступную прастору. Зніжэнне вагі - яшчэ адна значная перавага, асабліва для аэракасмічных і партатыўных медыцынскіх прылад, дзе кожны грам мае значэнне. HONTEC працуе з кліентамі, каб ацаніць гэтыя фактары на ранняй стадыі праектавання, гарантуючы, што рашэнне аб выкарыстанні друкаванай платы Rigid-Flex адпавядае як тэхнічным патрабаванням, так і меркаванням аб'ёму вытворчасці.
Пераходная зона, дзе цвёрды матэрыял сустракаецца з гнуткім матэрыялам, з'яўляецца найбольш важнай зонай у вытворчасці друкаваных плат Rigid-Flex. HONTEC выкарыстоўвае спецыялізаваныя інжынерныя сродкі кантролю, каб гэтыя рэгіёны падтрымлівалі электрычную цэласнасць і механічную трываласць на працягу ўсяго жыццёвага цыкла прадукту. Працэс пачынаецца з дакладнага выбару матэрыялу з выкарыстаннем гнуткіх падкладак на аснове полііміду, якія захоўваюць гнуткасць і забяспечваюць выдатную тэрмічную стабільнасць. У працэсе вырабу жорсткія секцыі ствараюцца з выкарыстаннем стандартнага ламінату FR-4 або высокапрадукцыйных ламінатаў, у той час як гнуткія секцыі падвяргаюцца дбайнай апрацоўцы, каб захаваць сваю гнуткасць. Пераходная зона атрымлівае асаблівую ўвагу падчас працэсаў нанясення пакрыцця і прыпойнай маскі, гарантуючы, што на інтэрфейсе не будзе канцэнтрацый напружання, якія могуць прывесці да разрыву правадыра пры шматразовым згінанні. HONTEC выкарыстоўвае метады маршрутызацыі з кантраляванай глыбінёй і лазернай абляцыі для дакладнага вызначэння межаў пераходу. Для канструкцый, якія патрабуюць шматразовага дынамічнага згінання, каманда інжынераў ацэньвае радыус выгібу, патрабаванні да цыклу згінання і выбар матэрыялу для аптымізацыі даўгавечнасці. Тэставанне пасля вырабу ўключае ў сябе тэставанне цыкла гнуткасці для дынамічных прыкладанняў і тэставанне цеплавой нагрузкі, каб пацвердзіць, што пераходныя зоны падтрымліваюць электрычную бесперапыннасць пры зменах тэмпературы. Гэты комплексны падыход гарантуе, што друкаваная плата Rigid-Flex працуе надзейна ў меркаваным асяроддзі прымянення.
Распрацоўка друкаванай платы Rigid-Flex для прымянення, якое прадугледжвае шматразовае згінанне або рух, патрабуе ўважлівага стаўлення да фактараў, якія адрозніваюцца ад статычных прылажэнняў. Каманда інжынераў HONTEC падкрэслівае радыус выгібу ў якасці асноўнага фактару — стаўленне радыусу выгібу да таўшчыні гнуткага контуру непасрэдна ўплывае на працягласць жыцця медных слядоў у дынамічных умовах. Мінімальны радыус выгібу, па меншай меры, у дзесяць разоў перавышае таўшчыню гнуткай ланцуга, рэкамендуецца для дынамічных прымянення, хоць канкрэтныя патрабаванні залежаць ад колькасці чаканых цыклаў згінання. Маршрутызацыя слядоў у гнуткіх секцыях патрабуе размяшчэння правадыроў у шахматным парадку, а не накладання слядоў прама адна над адной, што стварае кропкі напружання падчас згінання. Таўшчыня пакрыцця ў пераходных зонах атрымлівае асаблівую ўвагу, паколькі гэтая вобласць адчувае канцэнтраванае механічнае напружанне. HONTEC не раіць размяшчаць адтуліны, кампаненты або скразныя адтуліны ў зонах гнуткасці, паколькі гэтыя элементы ствараюць лакалізаваныя кропкі напружання, якія могуць прывесці да паломкі. Экрануючыя пласты, калі патрабуецца, павінны выкарыстоўваць узоры з крыжаванай штрыхоўкай, а не суцэльную медзь, каб захаваць гнуткасць. Колькасць чаканых цыклаў гнуткасці - тысячы для спажывецкіх тавараў або мільёны для прамысловага абсталявання - вызначае выбар матэрыялу і правілы праектавання. Улічваючы гэтыя меркаванні на этапе праектавання, HONTEC дапамагае кліентам ствараць рашэнні Rigid-Flex PCB, якія адпавядаюць патрабаванням як да электрычных характарыстык, так і да механічнай трываласці.
HONTEC падтрымлівае вытворчыя магчымасці, якія ахопліваюць поўны спектр патрабаванняў да друкаваных поплаткаў Rigid-Flex. Канфігурацыі вар'іруюцца ад простых двухслаёвых гнуткіх канструкцый з цвёрдымі рэбрамі калянасці да складаных шматслойных канструкцый, якія ўключаюць глухія адтуліны, утоеныя адтуліны і некалькі цвёрдых секцый. Варыянты матэрыялаў ўключаюць у сябе стандартныя поліімідныя гнуткія падкладкі, матэрыялы з нізкімі стратамі для высокачашчынных гнуткіх секцый і ўдасканаленыя бесклейкія ламінаты для прыкладанняў, якія патрабуюць найвышэйшай тэрмічнай стабільнасці.
Выбар аздаблення паверхні ўлічвае як здольнасць да паяння, так і ўстойлівасць да гнуткасці, прычым іммерсійнае золата забяспечвае плоскія паверхні для кампанентаў з дробным крокам, а ENIG падтрымлівае прымяненне склейвання правадоў. HONTEC падтрымлівае строгі кантроль працэсу для гнуткай апрацоўкі матэрыялаў, уключаючы асяроддзе з кантраляванай вільготнасцю падчас вытворчасці, каб прадухіліць паглынанне вільгаці, якое можа паўплываць на якасць ламінавання.
Для каманд інжынераў, якія шукаюць партнёра па вытворчасці, здольнага паставіць надзейныя рашэнні для друкаваных плат Rigid-Flex ад прататыпа да вытворчасці, HONTEC прапануе тэхнічную экспертызу, спагадную сувязь і правераныя сістэмы якасці, падмацаваныя міжнароднымі сертыфікатамі.
ELIC Rigid-Flex PCB - гэта тэхналогія злучэння адтулін у любым пласце. Гэтая тэхналогія з'яўляецца патэнтным працэсам кампаніі Matsushita Electric Component у Японіі. Ён выраблены з паперы з кароткім валакном з термомонтажного прадукту DuPont, які прасякнуты высокафункцыянальнай эпаксіднай смалой і плёнкай. Затым ён вырабляецца з лазернага фарміравання адтулін і меднай пасты, а медны ліст і дрот прэсуюць з абодвух бакоў, каб сфармаваць якая праводзіць і злучаную паміж сабой двухбаковую пласціну. Паколькі ў гэтай тэхналогіі няма гальванічнага меднага пласта, то правадыр вырабляецца толькі з меднай фальгі, а таўшчыня правадыра такая ж, што спрыяе адукацыі больш тонкіх правадоў.
PCB EM-528K-гэта своеасаблівая кампазітная дошка, якая злучае цвёрдыя ПХБ (RPC) і гнуткі ПХБ (FPC) праз адтуліны. З -за гнуткасці FPC ён можа забяспечыць стэрэаскапічную праводку ў электронным абсталяванні, што зручна для 3D -дызайну. У цяперашні час попыт на цвёрдую гнуткую друкаваную плату хутка расце на сусветным рынку, асабліва ў Азіі. У гэтым артыкуле абагульняецца тэндэнцыя развіцця і тэндэнцыя рынку жорсткай гнуткай тэхналогіі друкаванай платы, характарыстыкі і вытворчага працэсу

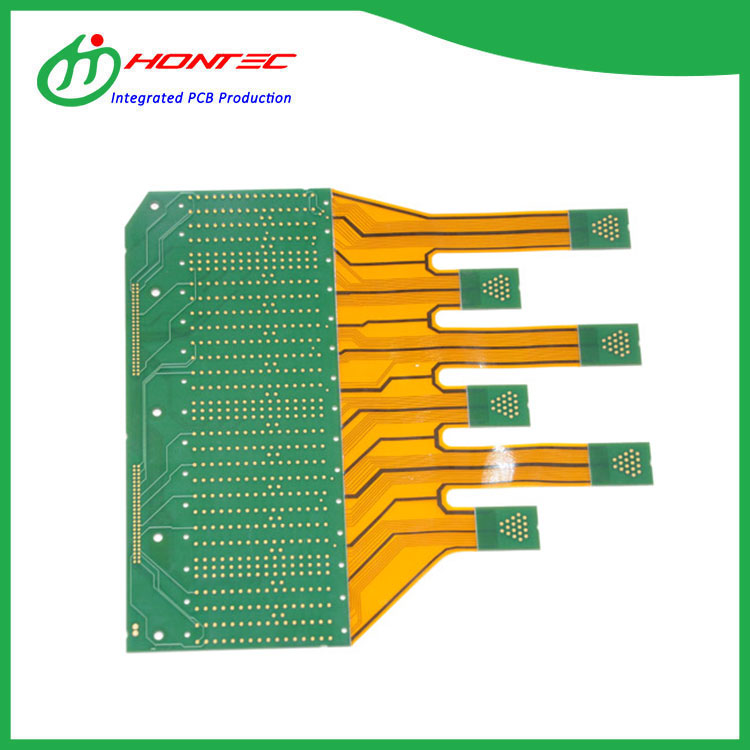

Паколькі дызайн друкаванай платы R-5795 шырока выкарыстоўваецца ў многіх прамысловых галінах, каб забяспечыць высокі ўзровень поспеху, вельмі важна вывучыць тэрміны, патрабаванні, працэсы і лепшыя практыкі жорсткага выгібу. TU-768 Rigid-Flex PCB можна ўбачыць з назвы, што цвёрдая гнуткая камбінаваная схема складаецца з цвёрдай дошкі і гнуткай тэхналогіі дошкі. Гэты дызайн павінен падключыць шматслаёвы FPC да адной або некалькіх цвёрдых дошак унутрана і / або звонку.
AP8545R PCB ставіцца да спалучэння мяккай дошкі і цвёрдай дошкі. Гэта дошка, якая ўтвараецца, спалучаючы тонкі гнуткі ніжні пласт з цвёрдым ніжнім пластом, а затым ламізуе ў адзін кампанент. Ён мае характарыстыкі выгібу і складання. З -за неадназначнага выкарыстання розных матэрыялаў і некалькіх этапаў вытворчасці, час апрацоўкі цвёрдай гнуткай друкаванай платы даўжэй, а кошт вытворчасці вышэй.
Пры праверцы друкаванай платы электронных спажыўцоў выкарыстанне друкаванай платы R-F775 не толькі павялічвае выкарыстанне прасторы і мінімізуе вагу, але і значна павышае надзейнасць, тым самым выключаючы мноства патрабаванняў да зварных злучэнняў і далікатнай праводцы, схільнай да праблем з падключэннем. Цвёрдая друкаваная плата Flex таксама валодае высокай ударатрываласцю і можа выжываць ва ўмовах высокага напружання.
18Layer Rigid-Flex PCB ставіцца да друкаванай платы, якая змяшчае адну або некалькі цвёрдых участкаў і адзін або некалькі гнуткіх участкаў, якая складаецца з цвёрдых дошак і гнуткай дошкі, упарадкаваных разам, і электрычна звязаны з металізаванымі адтулінамі. Жорсткая гнуткая друкаваная плата не толькі можа забяспечыць функцыю падтрымкі, якую павінна мець цвёрдую друкаваную плату, але і мае ўласцівасць выгібу гнуткай платы, якая можа адпавядаць патрабаванням 3D -зборкі.
