Паколькі электронныя сістэмы становяцца ўсё больш дасканалымі, попыт на больш высокую шчыльнасць кампанентаў, паляпшэнне цэласнасці сігналу і паляпшэнне кіравання тэмпературай працягвае расці. TheШматслаёвая друкаваная платастала стандартам для розных прыкладанняў - ад тэлекамунікацыйнай інфраструктуры і медыцынскіх прыбораў да аўтамабільнай электронікі і прамысловых сістэм кіравання.HONTECзарэкамендаваў сябе як надзейны вытворцаШматслаёвая друкаваная платарашэнні, якія абслугоўваюць высокатэхналагічныя індустрыі ў 28 краінах са спецыялізаваным вопытам у вытворчасці прататыпаў з высокім узроўнем сумесі, малых аб'ёмаў і хуткай вытворчасці.
Значэнне аШматслаёвая друкаваная платазаключаецца ў яго здольнасці задаволіць складаныя патрабаванні да маршрутызацыі ў кампактных памерах. Укладваючы некалькі токаправодных слаёў, падзеленых ізаляцыйнымі матэрыяламі, гэтыя платы забяспечваюць спецыяльныя плоскасці харчавання, плоскасці зазямлення і сігнальныя пласты, якія працуюць разам, каб падтрымліваць цэласнасць сігналу пры мінімізацыі электрамагнітных перашкод.HONTEC аб'ядноўвае перадавыя вытворчыя магчымасці са строгімі стандартамі якасці для пастаўкі шматслойных друкаваных плат, якія адпавядаюць самым патрабавальным спецыфікацыям.
Размешчаны ў Шэньчжэне, Гуандун,HONTECпрацуе з сертыфікатамі, уключаючы UL, SGS і ISO9001, актыўна ўкараняючы стандарты ISO14001 і TS16949. Кампанія супрацоўнічае з UPS, DHL і экспедытарамі сусветнага класа для забеспячэння эфектыўнай глабальнай дастаўкі. Кожны запыт атрымлівае адказ на працягу 24 гадзін, што сведчыць аб прыхільнасці да аператыўнасці, якую цэняць глабальныя каманды інжынераў.
Колькасць слаёў aШматслаёвая друкаваная платанепасрэдна ўплывае як на электрычныя характарыстыкі, так і на кошт вытворчасці. Дадатковыя ўзроўні забяспечваюць спецыяльныя каналы маршрутызацыі, якія памяншаюць перагрузку сігналу і забяспечваюць дакладнае раздзяленне паміж аналагавымі, лічбавымі і сілавымі ланцугамі. Для высакахуткасных канструкцый спецыяльныя плоскасці зазямлення, прылеглыя да слаёў сігналу, ствараюць лініі перадачы з кантраляваным імпедансам, якія падтрымліваюць цэласнасць сігналу па ўсёй плаце. Аднак кожны дадатковы пласт павялічвае выдаткі на матэрыялы, павялічвае час вырабу і ўскладняе працэсы ламінавання і рэгістрацыі.HONTECрэкамендуе вызначаць колькасць слаёў на аснове канкрэтных патрабаванняў да дызайну, а не адвольных мэт. 4-слаёвая шматслаёвая друкаваная плата часта забяспечвае дастатковую шчыльнасць маршрутызацыі для многіх прыкладанняў, забяспечваючы пры гэтым значныя перавагі ў прадукцыйнасці ў параўнанні з 2-слаёвымі канструкцыямі дзякуючы спецыяльнай плоскасці харчавання і зазямлення. Па меры павелічэння шчыльнасці кампанентаў або хуткасці сігналу становяцца неабходнымі 6-ці 8-слойныя канфігурацыі. Для канструкцый з надзвычай вялікай колькасцю кампанентаў або складанымі патрабаваннямі да маршрутызацыі HONTEC падтрымлівае колькасць слаёў да 20 з дапамогай метадаў паслядоўнага ламінавання, якія забяспечваюць дакладнасць рэгістрацыі. Каманда інжынераў дапамагае кліентам аптымізаваць стэк-апы слаёў для дасягнення неабходнай прадукцыйнасці без непатрэбных выдаткаў.
Надзейнасць стШматслаёвая друкаваная платавытворчасць патрабуе строгага кантролю якасці на кожным этапе вытворчасці. HONTEC рэалізуе комплексныя пратаколы праверкі і выпрабаванняў, распрацаваныя спецыяльна для шматслойнай канструкцыі. Аўтаматызаваная аптычная праверка правярае ўзоры ўнутранага пласта перад ламінаваннем, гарантуючы, што любыя дэфекты выяўляюцца да таго, як пласты стануць недаступнымі. Рэнтгенаўскі агляд пацвярджае рэгістрацыю пласта пасля ламінавання, выяўляючы любыя зрухі, якія могуць парушыць міжслойныя злучэнні. Выпрабаванне імпедансу пацвярджае, што кантраляваныя трасы імпедансу адпавядаюць спецыфікацыям праектавання, выкарыстоўваючы рэфлектаметрыю ў часавай вобласці для вымярэння характарыстычнага імпедансу ў крытычных сетках. Аналіз папярочнага разрэзу забяспечвае візуальнае пацвярджэнне таўшчыні пакрыцця, выраўноўвання слаёў і цэласнасці скразных адтулін з узорамі, узятымі з кожнай вытворчай партыі. Электрычныя выпрабаванні правяраюць бесперапыннасць і ізаляцыю для кожнай сеткі, гарантуючы адсутнасць разрываў і замыканняў у гатовай шматслаёвай друкаванай плаце. Выпрабаванне цеплавой нагрузкі мадэлюе ўмовы зборкі, падвяргаючы дошкі некалькім цыклам аплаўлення для выяўлення любых схаваных дэфектаў, такіх як расслаенне або расколіны ствала.HONTECпадтрымлівае запісы адсочвання, якія звязваюць кожную шматслаёвую друкаваную плату з яе вытворчымі параметрамі, падтрымліваючы аналіз якасці і бесперапынныя намаганні па паляпшэнні.
Выбар матэрыялу фундаментальна вызначае электрычныя, цеплавыя і механічныя характарыстыкі любогаШматслаёвая друкаваная плата. Стандартныя матэрыялы FR-4 з'яўляюцца эканамічна эфектыўным рашэннем для многіх прыкладанняў, прапаноўваючы належную тэрмічную стабільнасць і дыэлектрычныя ўласцівасці для канструкцый агульнага прызначэння. Для прымянення шматслойных друкаваных плат, якія патрабуюць павышаных цеплавых характарыстык, матэрыялы з высокім Tg захоўваюць механічную стабільнасць пры павышаных тэмпературах падчас зборкі і працы. Высакахуткасныя лічбавыя канструкцыі патрабуюць матэрыялаў з нізкімі стратамі, такіх як серыі Isola FR408 або Panasonic Megtron, якія мінімізуюць згасанне сігналу і падтрымліваюць пастаянную дыэлектрычную пранікальнасць ва ўсіх дыяпазонах частот. Для радыёчастотных і мікрахвалевых прымянення неабходныя спецыяльныя ламінаты ад Rogers або Taconic, якія забяспечваюць стабільныя электрычныя ўласцівасці на высокіх частотах. HONTEC працуе з кліентамі, каб выбраць матэрыялы, якія адпавядаюць канкрэтным патрабаванням прымянення, улічваючы такія фактары, як рабочая частата, дыяпазон тэмператур і ўздзеянне навакольнага асяроддзя. Змешаныя дыэлектрычныя канструкцыі спалучаюць розныя тыпы матэрыялаў у адной шматслаёвай друкаванай плаце, аптымізуючы прадукцыйнасць для крытычных слаёў сігналу, захоўваючы пры гэтым эканамічную эфектыўнасць для некрытычных слаёў. Каманда інжынераў дае рэкамендацыі па сумяшчальнасці матэрыялаў, гарантуючы, што выбраныя ламінаты належным чынам склейваюцца падчас ламінавання і падтрымліваюць надзейнасць на працягу ўсяго жыццёвага цыкла прадукту.
HONTECзахоўвае вытворчыя магчымасці, якія ахопліваюць поўны спектрШматслаёвая друкаваная платапатрабаванні. Стандартная шматслойная вытворчасць змяшчае ад 4 да 20 слаёў са звычайнымі скразнымі адтулінамі і ўдасканаленымі сістэмамі рэгістрацыі, якія падтрымліваюць выраўноўванне па ўсім стосе. Для канструкцый, якія патрабуюць большай шчыльнасці, магчымасці HDI падтрымліваюць глухія адтуліны, утоеныя адтуліны і мікраадкрыцці, якія забяспечваюць больш дакладную геаметрыю маршрутызацыі і памяншэнне памеру платы.
Медныя гіры ад 0,5 да 4 унцый адпавядаюць розным патрабаванням да току, а варыянты аздаблення паверхні ўключаюць HASL, ENIG, иммерсионное срэбра і иммерсионное волава ў адпаведнасці з працэсамі зборкі і экалагічнымі патрабаваннямі.HONTECапрацоўвае як прататып, так і вытворчую колькасць з аптымізаваным часам выканання для інжынернай праверкі і серыйнай вытворчасці.
Для каманд інжынераў, якія шукаюць партнёра па вытворчасці, здольнага забяспечыць надзейную працуШматслаёвая друкаваная платарашэнні, HONTEC прапануе тэхнічную экспертызу, спагадную сувязь і правераныя сістэмы якасці, падмацаваныя міжнароднымі сертыфікатамі.
PCB ST115G - з развіццём інтэграванай тэхналогіі і тэхналогіі мікраэлектроннай упакоўкі агульная шчыльнасць магутнасці электронных кампанентаў расце, у той час як фізічныя памеры электронных кампанентаў і электроннага абсталявання паступова становяцца маленькімі і мініяцюрнымі, што прыводзіць да хуткага назапашвання цяпла , што прыводзіць да павелічэння цеплавога патоку вакол убудаваных прылад. Такім чынам, высокая тэмпература навакольнага асяроддзя будзе ўплываць на электронныя кампаненты і прылады. Гэта патрабуе больш эфектыўнай схемы цеплавога кіравання. Такім чынам, цеплааддача электронных кампанентаў стала адным з асноўных напрамкаў сучаснага вытворчасці электронных кампанентаў і электроннага абсталявання.

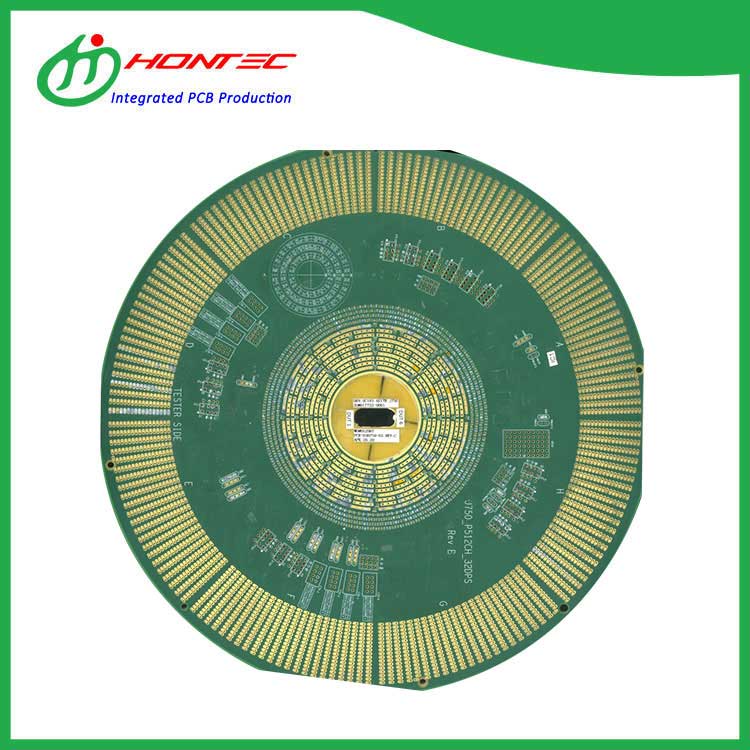

Безгалагенавая друкаваная плата - галаген (галаген) - гэта група VII, які не мае золата, элемент Дужы ў Баі, уключаючы пяць элементаў: фтор, хлор, бром, ёд і астат. Астацін з'яўляецца радыеактыўным элементам, і галоген звычайна называюць фторам, хлорам, бромам і ёдам. Бязгалагенавая друкаваная плата з'яўляецца аховай навакольнага асяроддзя. ПХБ не ўтрымлівае вышэйпералічаных элементаў.
Друкаваная плата Tg250 выраблена з полііміднага матэрыялу. Ён можа доўга вытрымліваць высокую тэмпературу і не дэфармуецца пры 230 градусах. Ён падыходзіць для абсталявання з высокай тэмпературай, і кошт яго некалькі вышэй, чым у звычайнага FR4
PCB S1000-2M выраблена з матэрыялу S1000-2M са значэннем TG 180. Гэта добры выбар для шматслаёвай друкаванай платы з высокай надзейнасцю, высокай прадукцыйнасцю, высокай прадукцыйнасцю, стабільнасцю і практычнасцю
Для высакахуткасных прыкладанняў прадукцыйнасць пласціны гуляе важную ролю. Плата IT180A належыць да платы з высокім узроўнем Tg, якая таксама звычайна выкарыстоўваецца для платы з высокім узроўнем Tg. Ён мае высокі кошт, стабільную працу і можа выкарыстоўвацца для сігналаў у межах 10G.
ENEPIG PCB - гэта абрэвіятура ад залачэння, паладыю і нікелявання. Пакрыццё друкаванай платы ENEPIG - гэта найноўшая тэхналогія, якая выкарыстоўваецца ў прамысловасці электронных схем і паўправадніковай прамысловасці. Залатое пакрыццё таўшчынёй 10 нм і паладыевае пакрыццё таўшчынёй 50 нм дазваляюць дасягнуць добрай праводнасці, устойлівасці да карозіі і трэння.
